| Desetopojasni Ekvilajzer | |

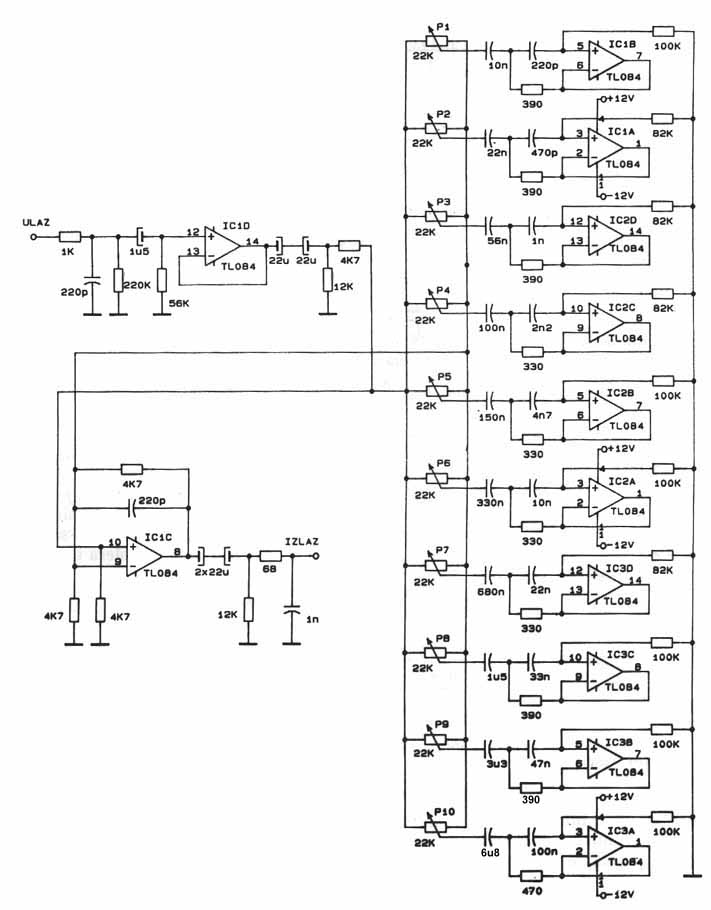

| Na shemi je
prikazan desetostepeni ekvilajzer koji je izveden pomocu integrisanih
operacionih pojacivasa sa J Fet ulazima TL 074 (TL 084) Posto se u
jednom cipu nalazi 4 operaciona pojacivaca ceo uredjaj je napravljen sa
samo 3 cipa (IC1 a,b,c,d IC2 a,b,c,d IC3 a,b,c,d Gde a,b,c,d
Predstavljaju pojedinacne pojacivace).
Ulazni pojacivac radi kao neinvertujuci operacioni pojacivac sa jedinicnim pojacanjem a sledecih deset takodje rade sa jedinicnim pojacanjem ali u sprezi aktivnog filtra svaki za po jedan opseg. Promena ucestalosti vrsi se potenciometrima P1-P10 od 22Koma.Napajanje je simetricno +12V,-12V/15mA Ulazna impedansa je 57Koma a izlazna oko 200 oma. Osnovne frekfencie koje se kontrolisu su:32Hz,63Hz,125Hz,250Hz,500Hz,1KHz,2KHz,4KHz,8KHz,16KHz Propusni opseg uredjaja je 10 Hz do 100KHz.Izoblicenja su ispod 0.02%.Maksimalni izlazni napon je 9V. |
|
 |
|
| Na shemi se mozda malo slabije vide brojevi nozica IC kola na koje se kaci napajanje.Na svako od 3 IC kola treba dovesti: +12V na nozicu 4 a -12V na nozicu 11 | |

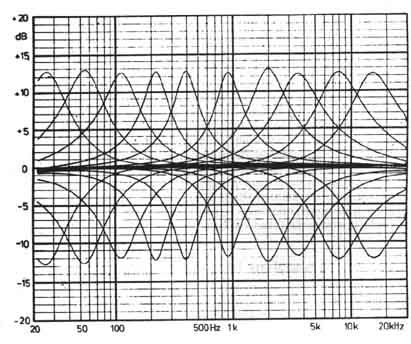

Graficka karakteristika ekvilajzera. |
|
