Pojačavač 6-10W za Auto radio

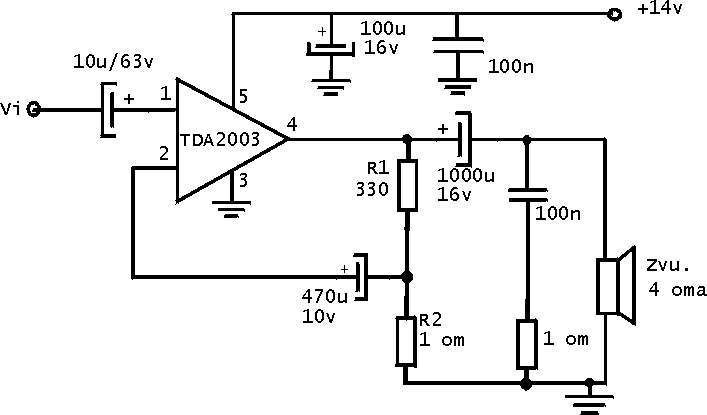

Na šemi je prikzan audio pojačavač koji sa zvučnikom 4 oma daje 6W pri naponu 14V (radni napon akumulatora).Konstrukcija se zasniva na integralnom kolu TDA2003.Ovo integralno kolo ima internu zaštitu od kratkog spoja na izlazu,zaštitu od pregrevanja,može izdržati naponske špiceve do 40V ,inverzno napajanje i prekid u vodu mase.Zato je veoma pogodno za upotrebu na mestima gdesu teški uslovi rada .

Sa zvučnikom 4 oma izobličenje je oko 10% pri punoj snazi.Promenom R2 u granicama 3.3oma-1 om menja se pojačanje od 40dB do 50dB.Disipacija na kolu je oko 3W pa je potrebno dodati odgovarajući hladnjak.Maksimalna snaga može biti 10w ako se upotrebi zvucnik od 2 oma.Pojačavač je u mono izvedbi  a ako želite stereo možete uraditi dva identična na istoj pločici.Ulazni signal se povezuje na tačku Vi  i masu.

Pojačavač za slušalice

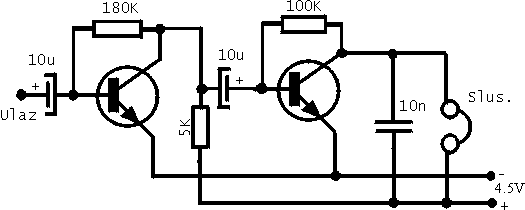

Ovaj mali pojačavač veoma je jednostavne konstrukcie sadrži samo dva tranzistora i nekoliko dadatnih elemenata pa ga može sagraditi svaki početnik.Uredjaj može raditi sa slušalicama ili manjim zvučnikom (od "tranzistora") i veoma je tolerantan kada su u pitanju vrednosti datih elemenata tako da ih možete zameniti približnim vrednostima ako nemate navedene a pojačavač će i dalje dobro raditi.Vrednosti svih elemenata su na šemi a tranzistori mogu biti PNP ili NPN npr.BC107,BC108,BC109 AC550... Na šemi su  prikazani NPN tranzistori (BC107...)aki vi želite da postavite PNP jedino treba promeniti polaritet napajanja (+ ,-) i ništa više.Našemi je prikazana samo jedna ulazna tačka (ulaz) a druga se kači zavisno od napajanja na + ili  - ,ovo će te utvrditi probom i povezati tamo gde dobijete bolji zvuk na izlazu (nema opasnosti od pregorevanja).Na ulaz se može prikačiti magnetna glava kasetofona ,dinamički ili kristalni mikrofon i slično.Može se upotrebiti i kao pedpojačavač za neko jače pojačalo a ako vam je potrebno stereo napravite dva identična uredjaja.
