Predpojačavači
|

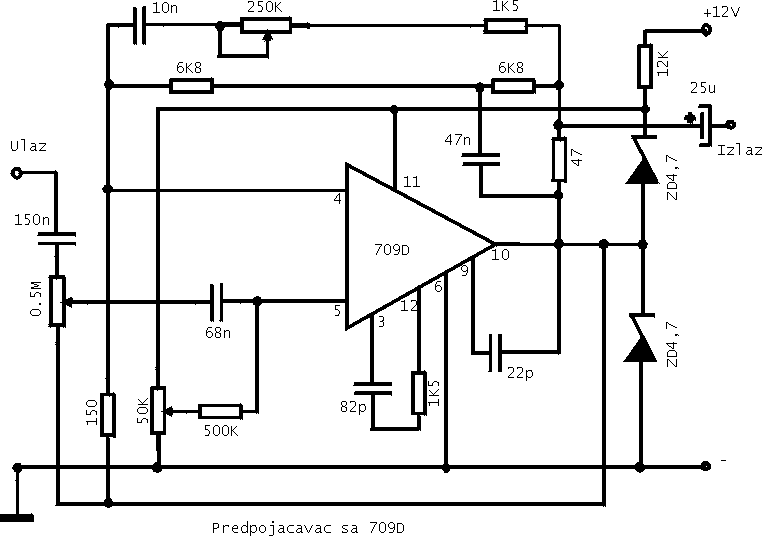

Predpojačavač sa 709D Integrisano kolo 709 ima više ozmaka pošto ga proizvode razni proizvodjači- JL709,uA709,SN72709,MIE709,TAA523 i gradi se u dve varijante. 709C-metalno ovalno kućište sa 8 izvoda i 709D -plastično pljosnato kućište sa 14 izvoda osim ovoga kola su potpuno identična.Pripada grupi TTL linearnih malošumnih pojačivača.Pdedpojačavač na sledećoj šemi pored osnovne funkcie pojačanja ima i mogućnost regulacie boje tona pomoću potenciometra 50K i 250K. Pomoću potenciometra 0.5M vrši se kontrola ulaznog signala koi se može uzeti sa raznih izvora-mikrofon magnetna glava i sl. Šema je u mono izvedbi a može raditi i kao stereo ako se urade dva identična uredjaja na pločici |
 |
 |
|
|
|
|
|
